煙氣在線監測設備安裝的不同煙囪上開孔要求

本設計是按照固定污染源煙氣在線監測設備技術要求及檢測方法HJ 76-2017代替 HJ/T 76-20來制定的（濕度儀安裝位置請聯系我們技術工程師）。

中華人民共和國國家環境保護標準HJ 76-2017自 2018 年 3 月 1 日起實施。

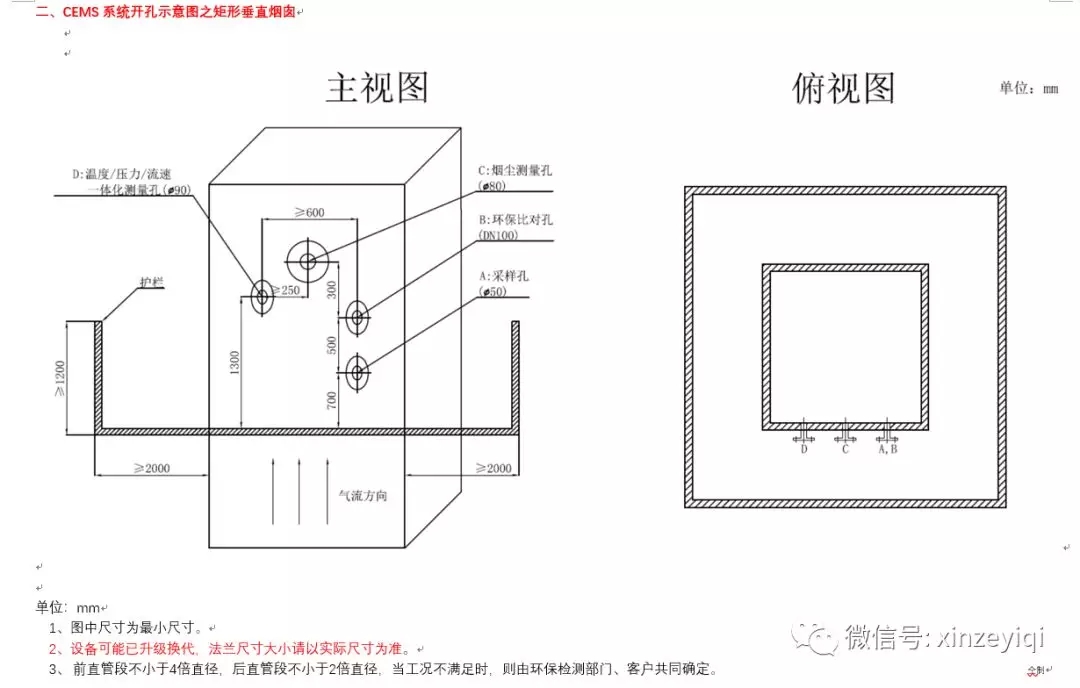

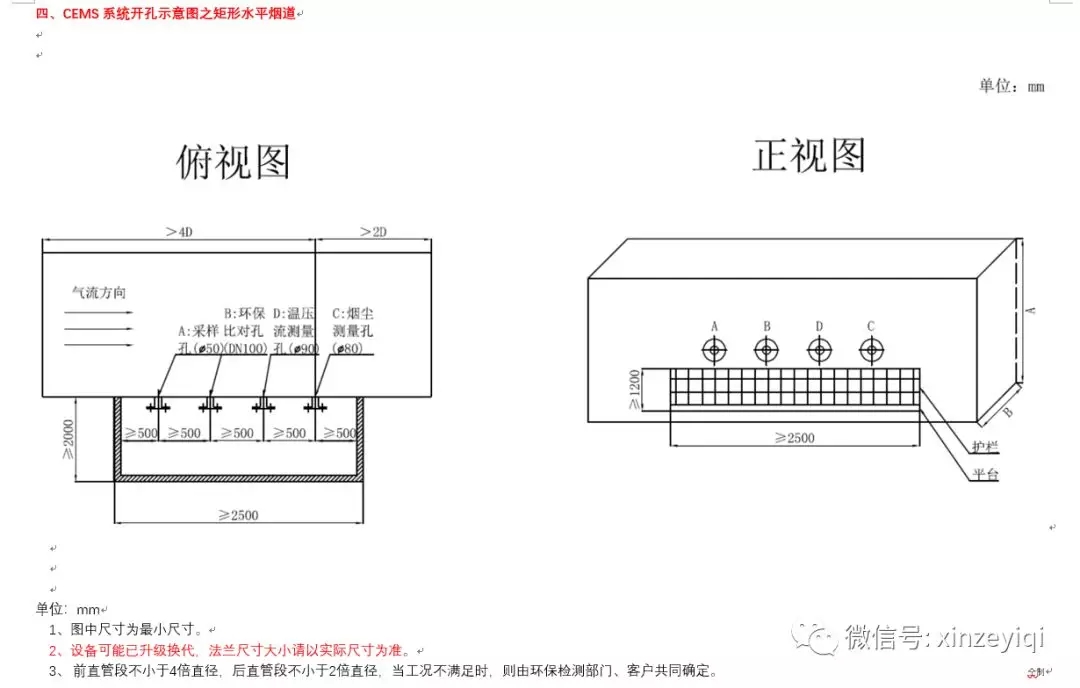

遵循HJ 76-2017標準，本文給不同現場的不同的圓形垂直煙囪、矩形垂直煙囪、水平圓形煙道、矩形水平煙道等，分別作出開孔示意圖，方便煙氣在線監測設備的順利安裝工作。

一、 煙氣在線監測設備開孔示意圖之圓形垂直煙囪

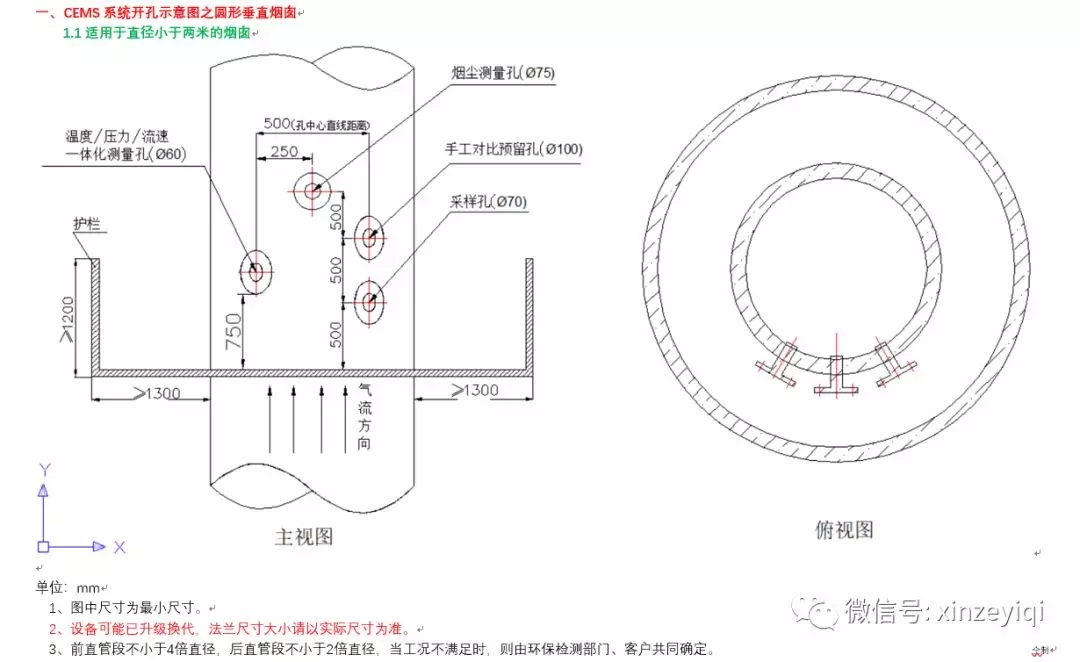

1.1適用于直徑小于兩米的煙囪

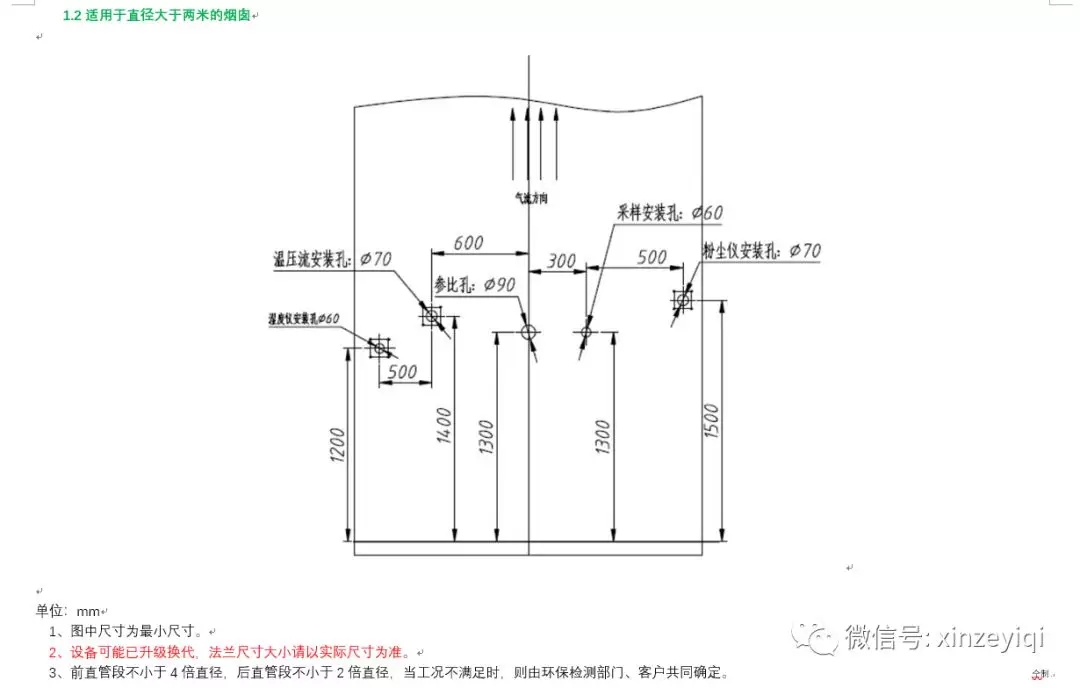

1.2適用于直徑大于兩米的煙囪

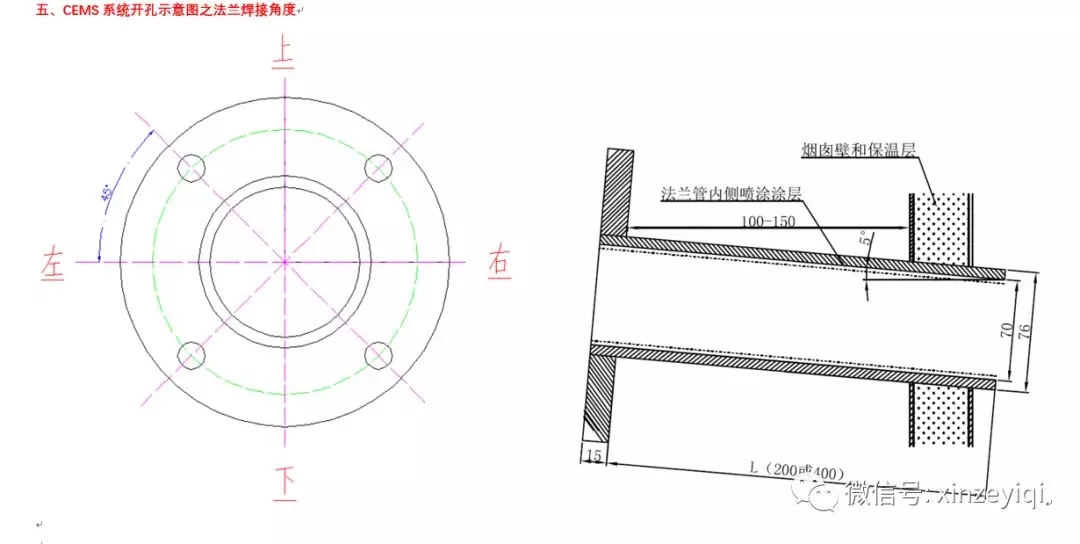

注意：開孔位置及法蘭之間的距離尺寸可以按照開孔示意圖來開孔施工，開孔的大小要根據煙氣在線監測設備生產廠家的實際法蘭大小以及盲管直徑的粗細來施工。

以上就是常見的煙氣在線監測設備各種開孔示意圖（濕度儀安裝位置請聯系我公司技術工程師），希望能幫到你們！還是那句話，環境治理與監測永遠沒有句號，只有逗號。讓我們共同努力吧！
